Видеозахват
ЕГЕРЬ
Мобильная система видеозахвата БПЛА. Автоматически находит видеосигнал и выводит изображение с борта на встроенный экран. Весь спектр 490 – 8100 МГц за 10 секунд.
1 / 5
Рабочий диапазон
490 МГц – 8,1 ГГц
01 / Кратко
10
весь спектр 490 – 8100 МГц
490 – 8100 МГц сплошным перекр…
Диапазон
10 с
Полный проход спектра
до −95 dBm
Чувствительность приёмного тракта
до 30 км
Дальность приёма
02 / Описание

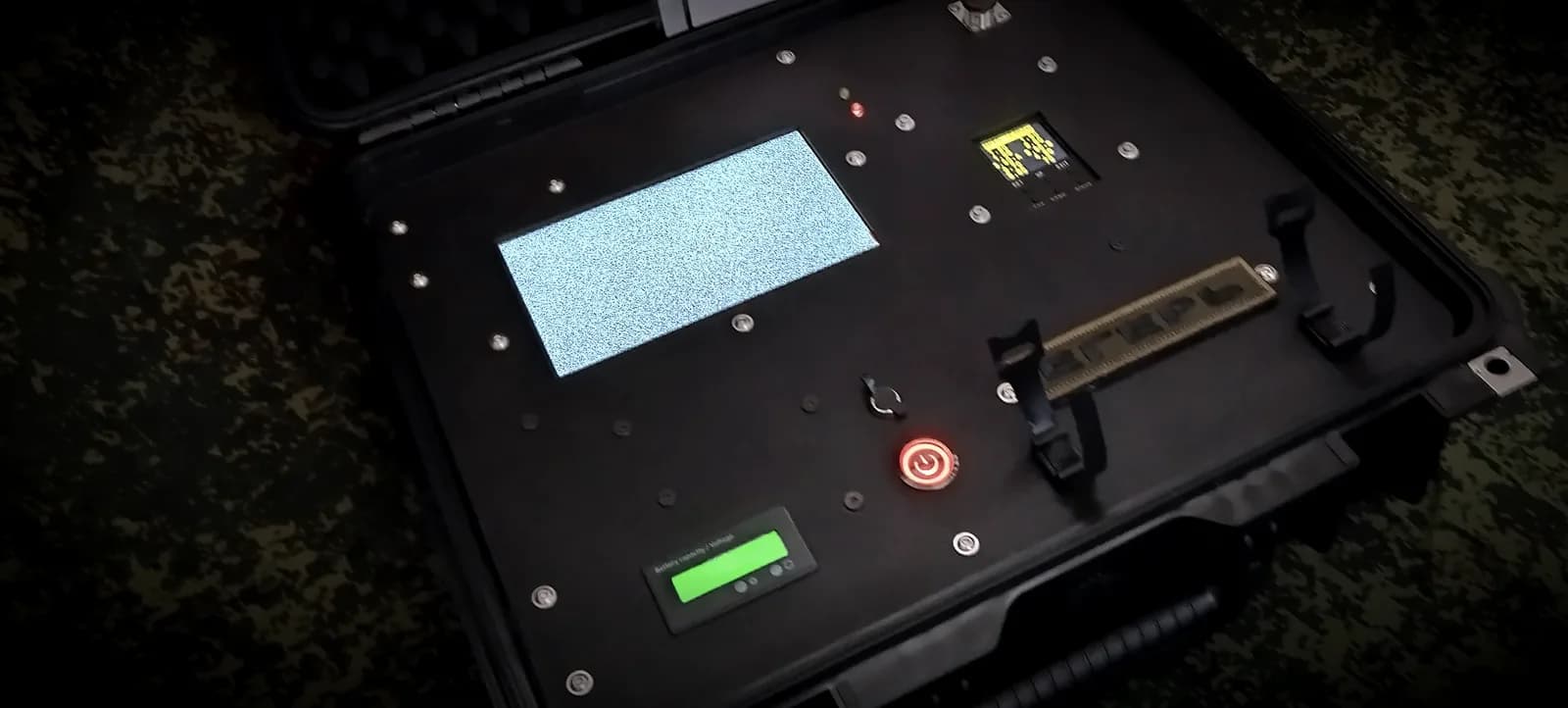

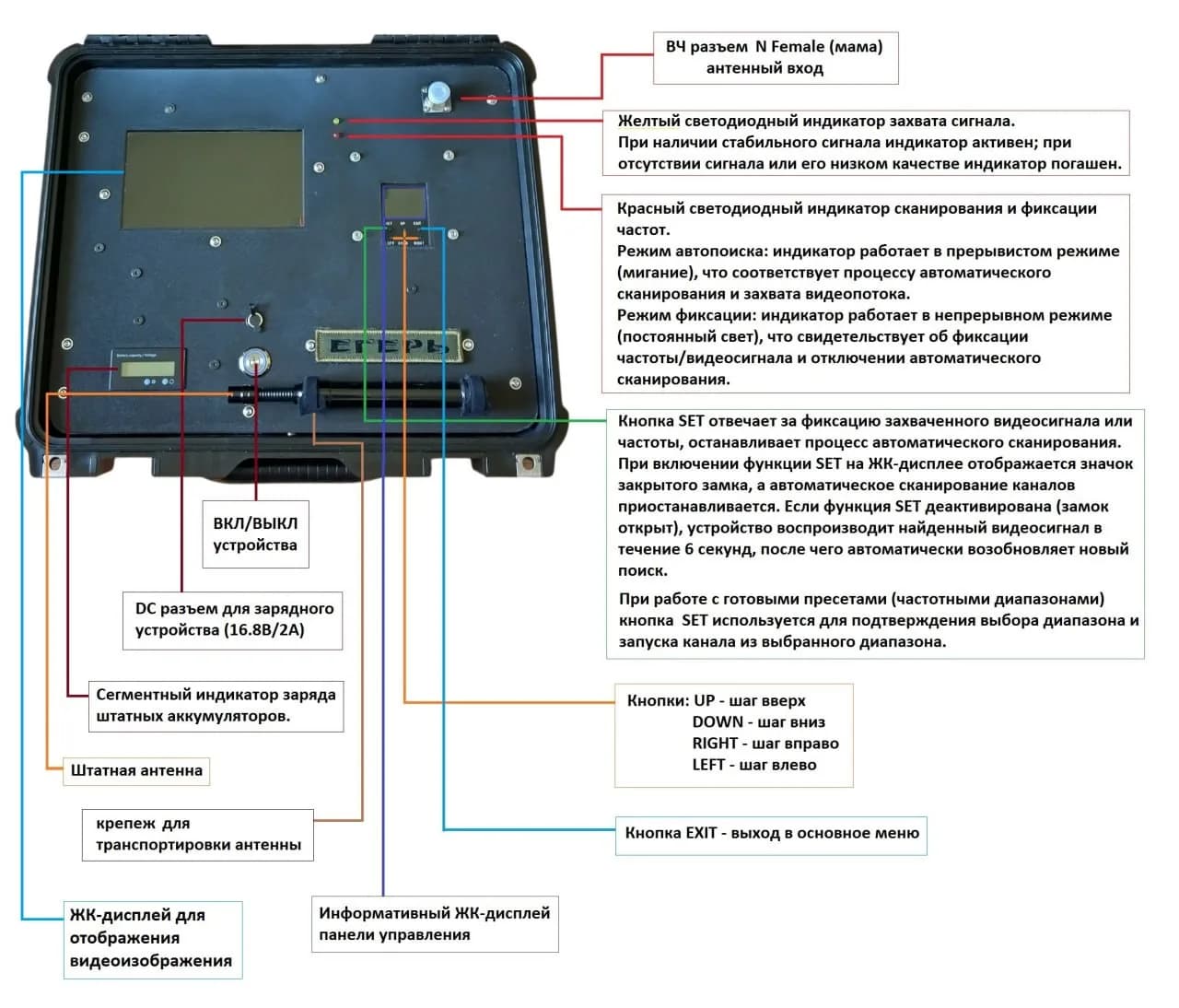

ЕГЕРЬ — мобильная система видеозахвата: принимает видеосигнал с борта беспилотника и выводит изображение на встроенный экран 7″ с разрешением 1024 × 600. Приёмный тракт перекрывает 490 – 8100 МГц сплошным диапазоном без слепых зон, разбитым на 13 поддиапазонов. Полный проход спектра занимает 10 секунд — около 760 МГц/с.
В автоматическом режиме система непрерывно сканирует весь диапазон, сама обнаруживает видеосигнал и переключается на него. Найденная цель удерживается 6 секунд, после чего сканирование возобновляется автоматически. Ручной режим работает по 10 сохранённым пресетам и применяется, когда частота канала известна заранее и нужно контролировать конкретное направление.
Стандарты PAL и NTSC определяются автоматически, поддерживаются цветное и чёрно-белое изображение, а также наложенная телеметрия. Чувствительность приёмного тракта — до −95 dBm. Со штатной всенаправленной антенной дальность приёма составляет 5–8 км, с выносной направленной — до 30 км. Антенный разъём N-типа.

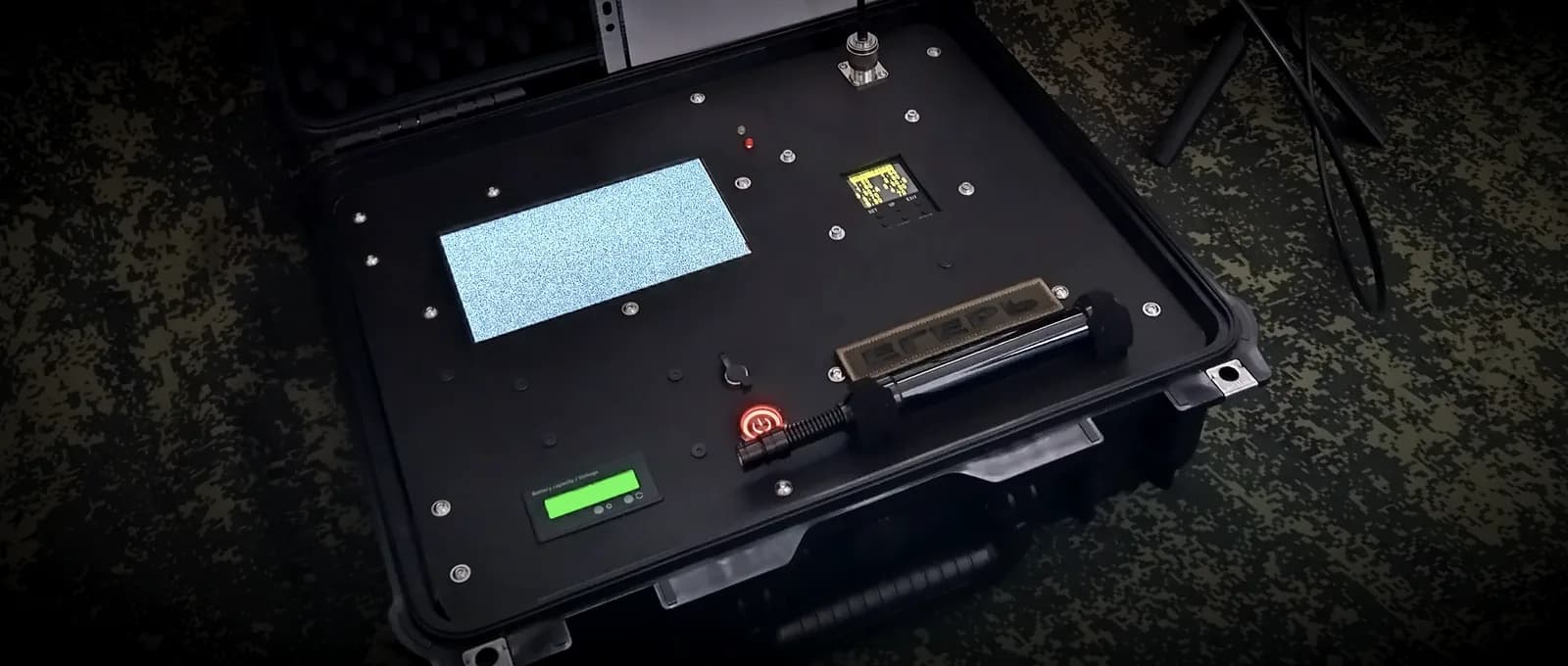

Изделие собрано в ударопрочном корпусе со степенью защиты IP67, габариты 430 × 380 × 154 мм, масса около 4 кг. Питание — четыре аккумулятора 21700 ёмкостью 4000 мА·ч, до 8 часов автономной работы; зарядка от блока питания из комплекта. Рабочая температура −10 … +60 °C, готовность к работе — около 2 минут после включения.
03 / Характеристики
Технические характеристики
Приём и диапазон
| Диапазон | 490 – 8100 МГц сплошным перекрытием, без слепых зон, 13 диапазонов |
|---|---|
| Полный проход спектра | 10 с (~760 МГц/с) |
| Чувствительность приёмного тракта | до −95 dBm |
| Дальность приёма | до 30 км с направленной антенной; 5–8 км со штатной всенаправленной |
Работа с сигналом
| Режимы | автоматический (сплошное сканирование, автообнаружение) и ручной (10 пресетов) |
|---|---|
| Фиксация цели | 6 с с автовозобновлением сканирования |
| Видео | PAL/NTSC с автоопределением, цветное и ч/б, поддержка телеметрии |
| Экран | 7″, 1024 × 600 |
| Антенный разъём | N-тип |
Питание и корпус
| Аккумуляторы | 4 × 21700 по 4000 мА·ч |
|---|---|
| Автономность | до 8 часов |
| Питание | от блока в комплекте |
| Степень защиты | IP67, ударопрочный корпус |
| Габариты | 430 × 380 × 154 мм |
| Масса | ≈ 4 кг |
| Рабочая температура | −10 … +60 °C |
| Готовность к работе | около 2 минут |
04 / Комплектация
Базовая комплектация
- Изделие в корпусе IP67
- Штатная всенаправленная антенна
- Блок питания
Дополнительно, по заказу
- Выносная всенаправленная антенна (до 12 dBi, 400 МГц – 12 ГГц)
- Выносная направленная антенна (до 12 dBi, 400 МГц – 12 ГГц, под заказ с фидером до 5 м)
05 / Документы
06 / Вопросы
Частые вопросы
- Какая дальность приёма и от чего она зависит?
- Со штатной всенаправленной антенной — 5–8 км, с выносной направленной — до 30 км. Дальность определяется мощностью бортового передатчика, рабочей частотой, высотой полёта и прямой видимостью: чувствительность приёмного тракта составляет до −95 dBm, поэтому основной вклад даёт выбор антенны и условия распространения.
- Чем автоматический режим отличается от ручного?
- В автоматическом режиме изделие сплошным сканированием проходит 490 – 8100 МГц за 10 секунд, само находит видеосигнал и удерживает его 6 секунд, после чего сканирование возобновляется. В ручном режиме оператор работает по 10 сохранённым пресетам — это применяется, когда частота канала известна и нужно постоянно контролировать её.
- Что входит в комплект?
- Базовый комплект: изделие в корпусе IP67, штатная всенаправленная антенна, блок питания. Опционально поставляются выносная всенаправленная антенна до 12 dBi (400 МГц – 12 ГГц) и выносная направленная антенна до 12 dBi того же диапазона — под заказ, с фидером длиной до 5 м.
- Как оплатить от юридического лица?
- При оформлении заказа отметьте «Оплата по счёту от юридического лица» и укажите ИНН и название организации. Менеджер выставит счёт по реквизитам, оплата проходит банковским переводом. Особые требования по документам — напишите в Telegram, согласуем.
